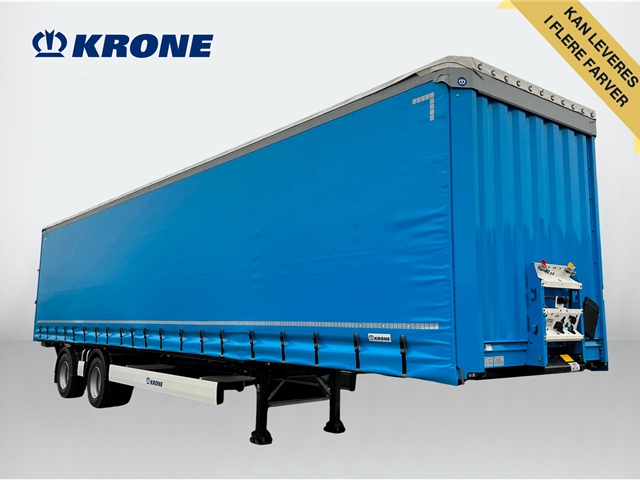

Krone - city gardin (34 pallers)

KRONE City Liner Profi

Type: SZP 20 eLNZ4-CS

Teknisk beskrivelse:
- King-pin tryk: 15.000 kg
- Akseltryk: 20.000 kg
- Till. totalvægt: 35.000 kg
- Passende til trækker jf. ISO 1726:
- Koblingshøjde ubelastet: 1.160 mm

Chassis:
- Dobbelte-T-lang- og midtervanger samt tværdragere og kantramme i svejsekonstruktion
- Multilock-kantramme med universal lastsikringsmulighed for hver 100 mm
- Byggehøjde foran: 130 mm inkl.. bund og saddelplade
- 2" King-pin (hjørnemål: 2.040 mm)
- Kofanger som en integreret del af lift
- Cyklistværn
- Lastrumslængde: 13.620 mm indv.
- Lastrumsbredde: 2.480 mm indv.

Støtteben:
- 2 mekaniske støtteben, 2 x 12 tons, halvrunde fod med standplade, fabr. Jost
- Betjening i højre side

Aksler/aggregat:
- 2 x 10.000 kg aksler
- 2. aksel med TRIDEC-tvangsstyring
- Tvangsstyring til max. 25 grader
- Mål fra midt King-pin til sidste aksel = 9.325 mm
- Akselafstand: 2.050 mm
- BPW-aggregat med luftaffjedring
- Bremsetromler, 420 x 180 mm
- Med hæve- og sænkeventil, inkl.. autoreset-ventil, som automatisk bringer
køretøjet tilbage til kørestilling, når ventilen stilles i neutral
- Belastningsafhængig, fuldautomatisk elektronisk liftakselstyring til 1. aksel
- Hævbar aksel forberedt til betjening fra motorvognen (uden montering i motorvognen)
- Manuel funktion til tvangs-hævning (tilkørselshjælp efter regel 97/27/EU) og tvangs-afsænkning

Dæk (fælge):
- 8 stk. 275/70 R 22.5 fabrikat Continental
- Uden reservehjul

Skærme:
- PVC-hjulafdækning
- Stænkeværnsystem jf. EU-forskrift

Bremser:
- Bremseanlæg jf. ECE R 13 (inkl.. stabiliseringssystem)
- Standbremse af fjedertypen
- Diagnose via ISO7638-stikforbindelse (EBS-forsyningskabel)
- Bremsetilslutninger foran forsmækken ca. 675 mm over platform
- 2 stopklodser
- Palm-lufttilslutning
- Bremseanlæg fabrikat: Wabco
- EBS-anlæg inkl.. strømforsyning over stoplys
- EBS-anlæg, 2S/2M, 2 sensorer på én aksel

Lysanlæg:
- Lys og signalindretning i.h.t. UN-ECE-regulativ nr. 48
- 2 stk. nummerpladelygter (LED)
- 2 slingrelygter med gummiarm, diodetypen
- El-kabeltilslutning foran, ca. 450 mm over platform
- Sidemarkeringslygter med blinklys-funktion
- 24 volt, med 7-polet stikdåse DIN/ISO 1185
- 7-polet stikdåse DIN/ISO 3731 til ekstrafunktion(er)
- Lygteplade i delt udførelse pga. lift
- Baklys tilsluttes kontakt 7 i ISO 1185 stikket
- 4 ekstra arbejdslygter (LED)
- 15-polet stikdåse DIN ISO 12098 ekstra
- 2 x 2 stk. 3-kammerlygter bag, runde, LED
- Centermonteret nummerplademodul inkl. 2 LED nummerpladelys inkl. tågelys og 2 baklygter (LED)

Bund:
- 30 mm vandfast limet finérpladebund, med forseglede snitteflader. Styrke op til 5.460 kg truckaksellast.
- Premium bundforsegling (fugning af bundens pladesamlinger ovenfra)
- Dørkplade nedsænket bag i bundpladen

Opbygning:
- Alu. universal-yderbomme, gennemgående, til skydepresenning og skydestolper
- EDSCHA-skydetag (125) med kunststofled, byggehøjde 125 mm, uden stigning
- Fri indlæsningshøjde i sider, foran: 2.625 mm
- Fri indlæsningshøjde i sider, bag: 2.625 mm
- Indvendig højde ved lukket tag: 2.715 mm
- Indlæsningshøjde i bagportal: 2.625 mm
- Ubelastet totalhøjde på højeste sted ca. 4040 mm (ved ovennævnte ubelastede koblingshøjde)
- Gummilæbe på yderbom: grå
- Diagonalstræbere i tag
- 4 sæt træbrædder (96 x 25 mm)

Forvæg:
- Gennemgående stål-forsmæk, med stabile hjørnestolper
- Forsmæk forstærket indvendig med finérplade,
- Holder til toldsnor på forsmæk
- Løsnemekanisme til sidepresenning på forsmæk

Bagende:
- Uden bagdøre pga. lift
- Gennemlæsningsbredde i bag indv. 2.480 mm
- Spændeanordning af skrallertypen
- Låsemekanisme til liftplade
- Topklap over læssebagsmæk med gasfjedre

Stolper:
- 3 par midterstolper, bredde indv. 2.480 mm
- 1 sæt bræddelommer på nederste stolpedel passende til 4 brædder
- 5 sæt bræddelommer på øverste stolpedel passende til 1 bræt hver

Tilbehør:
- Uden TIR-lukning
- PVC-dokumentkasse på forsmækken, skråt monteret i kørselsretningens venstre side
- Arbejdslygte (LED) placeret bagerst i lastrummet, øverst i venstre hjørne
- Stål-buffere bag som Delta-profil
- 1 Værktøjskasse, PVC, udvendig ca. 650x490x450 mm, i venstre side foran akselaggregat
- 2 reflekstavler ECE-R70 som folie (rød/gule), 565x200 mm,
- Lodretstående lift (2.500 kg.)
- Punkt for max belastning: 1000 mm
- Liftplade i stål, str. på liftplade: 2.520 x 2.000 mm (bredde x højde)
- NATO stikdåse til strømforsyning af liften

Presenning:
- 1 PVC-presenning, med gennemgående lodrette forstærkninger
- Presenningsstrammere forneden af overcentertypen, i rustfri udførelse
- Tagpresenning i hvid
- Tagpresenning ADR
- Presenningsrør med integreret rem for løft af presenning
- Hvide delkonturmarkeringer i siden på presenningen, jf. ECE-R48

Dokumenter:
- Med CEMT-attest, tysk
- Lastsikringscertifikat jf. EN 12642 Code XL forskrifter

Lakering:

Ståldele stålblæst, dyppet i katalytisk grundfarve, samt pulverlakeret

Chassis inkl. kantramme:          RAL 9005 DYBSORT
Aksler inkl.. nav:                          RAL 9005 DYBSORT
Påbygningsdele:                        SORT ELLER GALV.
Fælge:                                          SØLVFARVET
Cyklistværn:                                HVID PULVERLAKERET
Lygtetravers:                               HVID PULVERLAKERET
Midterstolper:                             KTL GRUNDET
Støtteben:                                   RAL 9005 DYBSORT
Forsmæk:                                    RAL 5012 LYSBLÅ
Hjørnestolper bagerst:              RAL 5012 LYSBLÅ
Topklap:                                       RAL 5012 LYSBLÅ
Liftplade:                                     RAL 5012 LYSBLÅ
Presenningsfarve:                      RAL 5012 LYSBLÅ

Kantkontur på liftplade i rød



NB.:
Fabriksny - aldrig registreret.
Produktionsår: 2022
